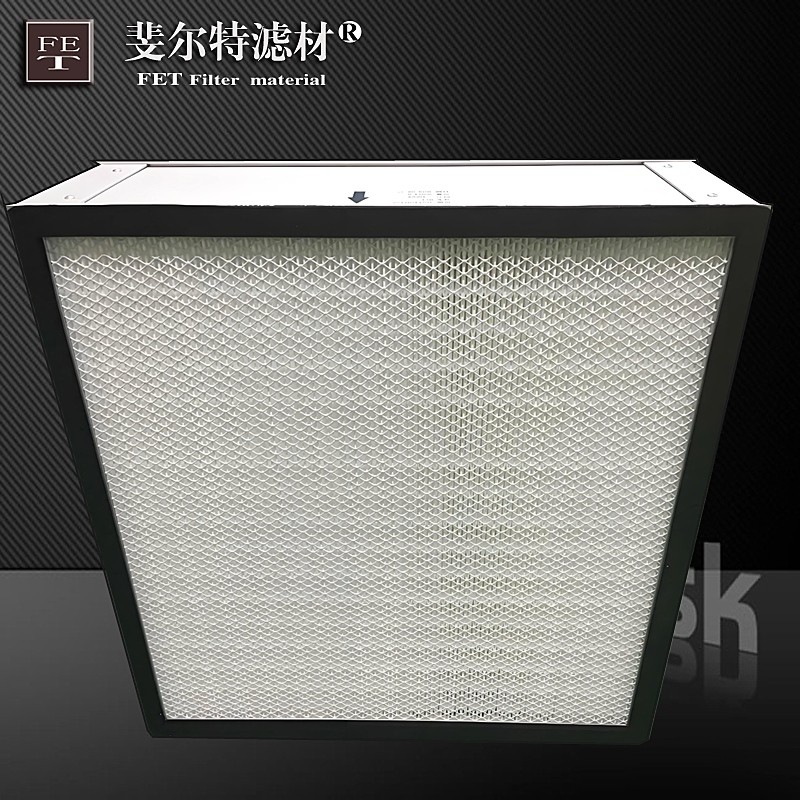

U15-U17高效過濾器  ULPA超高效過濾器  ：空氣過濾技術的核心解析

產品概述

U15-U17高效過濾器（Ultra Low Penetration Air Filter, ULPA）也叫ULPA超高效過濾器，是空氣潔凈技術的頂級產品，專為控制0.1-0.3μm微粒設計，過濾效率高達99.9995%-99.999995%（EN 1822標準），適用于對空氣潔凈度要求嚴苛的半導體芯片制造、生物安全實驗室、精密醫療器械生產等場景。作為潔凈室空氣處理的最終屏障，其性能直接影響工藝良率與安全合規性。

技術參數

參數項 U15 U16 U17

過濾效率 ≥99.9995% ≥99.99995% ≥99.999995%

初始風阻 ≤220Pa ≤250Pa ≤280Pa

終阻力 ≤600Pa

MPPS范圍 0.12-0.18μm 0.10-0.15μm 0.08-0.12μm

額定風量 470-1600m3/h

標準尺寸：610X610X50mm，610X610X69mm，915X610X69mm，1220X610X69mm，非標尺寸均可定制，厚度50mm-120mm不等。

核心技術特性

1. 超高效過濾性能

分級攔截機制：

玻纖濾材：采用超細玻璃纖維（纖維直徑0.3-0.5μm），通過布朗擴散、攔截效應實現納米級顆粒捕集；

結構優化：多梯度褶皺設計（褶深20-50mm），過濾面積提升3-5倍，初始風阻≤250Pa。

效率標準：等級 過濾效率（MPPS） 適用場景

U15 ≥99.9995% 半導體光刻區、CMP車間

U16 ≥99.99995% 生物制藥無菌灌裝線

U17 ≥99.999995% 航天精密元件裝配

MPPS（Most Penetrating Particle Size）：0.1-0.2μm

2. 嚴格的結構完整性

密封工藝：雙組分聚氨酯膠槽密封，泄漏率≤0.005%（PAO法測試，IEST-RP-CC007標準）；邊框采用陽極氧化鋁或不銹鋼，耐腐蝕、抗形變（適用溫度-40℃~120℃）。

出廠檢測：100%逐臺掃描檢漏（激光粒子計數器），確保無局部滲漏缺陷。

3. 長壽命與低維護成本

容塵量提升：表面覆PTFE涂層，延緩顆粒板結，壽命較傳統ULPA延長30%；可清潔設計：特定型號支持原位化學清洗（IPA沖洗），重復使用周期達5-8年。

應用場景與行業案例

1. 半導體制造業

光刻機環境控制：U16級過濾器維持ISO 1級潔凈度（≤0.1μm顆?！?0個/m3），保障28nm以下芯片良率；案例數據：某12英寸晶圓廠采用U17過濾器，缺陷率從0.12%降至0.03%，年增收超2億元。

2. 生物醫藥領域

疫苗無菌灌裝：U15級過濾器攔截細菌載體（0.2-0.5μm噬菌體），生物負載控制＜1CFU/m3；負壓隔離病房：配套BIBO系統，病毒氣溶膠截留率≥99.9999%（SARS-CoV-2模擬測試）。

3. 精密光學制造

激光陀螺儀裝配：U17級過濾器確保潔凈室懸浮顆?！躀SO 2級，降低光學元件表面散射損耗；防靜電型號：表面電阻≤10?Ω，防止靜電吸附亞微米粉塵。

安裝與維護規范

1. 安裝要求

氣流匹配：面風速控制在0.35-0.45m/s，均勻性偏差≤±15%；密封測試：安裝后需進行PAO/DOP原位掃描檢漏。

2. 壽命管理

壓差監測：初始壓差×2為更換閾值（如U15初始220Pa，達440Pa需更換）；完整性驗證：每6個月進行MPPS效率復測，效率下降＞0.001%即觸發維護。

3. 廢棄處理

危險廢物分類：含玻纖濾材按HW49類處置（GB 5085.6）

4. 更換時間

建議最遲12個月內更換一次
